PAU Andalucía: física (junio 2026) - bloque C - cuestión a1 (8646)

, por F_y_Q

|

Se sitúa un objeto luminoso delante de una lente divergente. Dibuja el trazado de rayos e indica razonadamente las características de la imagen obtenida.

P.-S.

Las propiedades ópticas de las lentes divergentes provocan que el foco imagen quede a la izquierda de la lente, mientras que el foco objeto quede a la derecha.

Para determinar la posición y el tamaño de la imagen, basta con trazar dos rayos principales desde la parte superior del objeto:

1. Un rayo paralelo al eje óptico. Ese rayo incide en la lente, se refracta y se abre, diverge, de modo que tienes que hacer su prolongación hacia atrás buscando el foco imagen.
2. Un rayo que se dirige directamente hacia el centro óptico de la lente. Este rayo se refracta sin sufrir desviación alguna y sigue una trayectoria rectilínea.

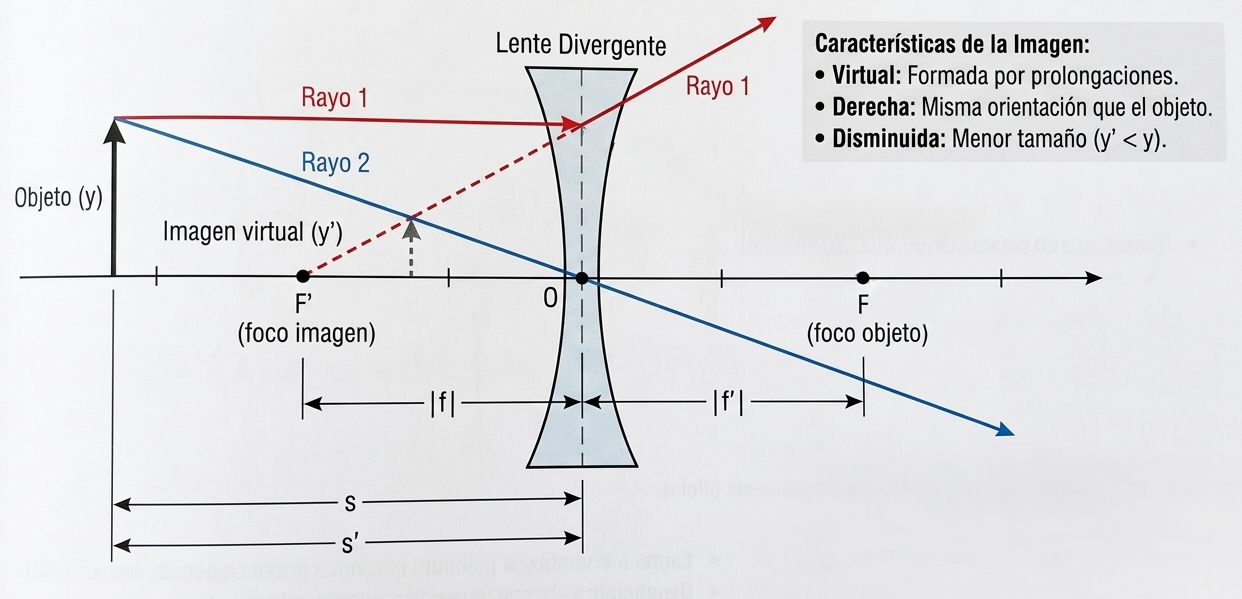

Como puedes ver en la imagen, la intersección entre la prolongación del rayo paralelo y el rayo hacia el vértice óptico indica la posición de la parte superior de la imagen. Las características de la imagen resultante en una lente divergente son siempre las mismas, sin importar la distancia a la que se coloque el objeto:

Imagen virtual: Se forma mediante a partir de la intersección de las prolongaciones de los rayos refractados y no por los rayos reales.
Derecha: Presenta la misma orientación vertical que el objeto original.
Menor: El tamaño de la imagen resultante es siempre inferior al del objeto real.
