Leyes de Kirchhoff: intensidades de corriente en las ramas de un circuito (7421)
Sábado 11 de diciembre de 2021, por

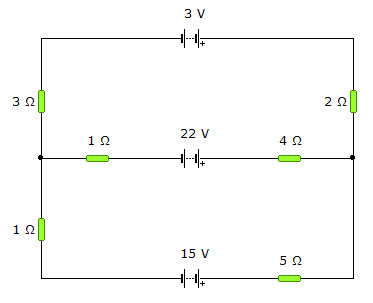

Determina las intensidades de corriente en cada rama en el circuito de la figura:

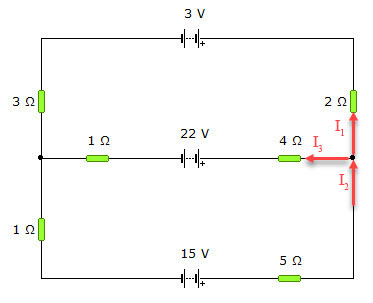

Si tomas las corrientes en los sentidos que aparecen en la siguiente figura:
Los valores que debes obtener son:
![\fbox{\color[RGB]{192,0,0}{\bm{I_1 = - 2.04\ A}}}](local/cache-vignettes/L118xH24/be4712d7f3f57519de4f075b2c6d7ad2-c3dd8.png?1733065879 "\fbox{\color[RGB]{192,0,0}{\bm{I_1 = - 2.04\ A}}}"){kind=small}
; ![\fbox{\color[RGB]{192,0,0}{\bm{I_2 = -0.294\ A}}}](local/cache-vignettes/L127xH24/8db2b3c987e9a133ddba17fb98abdb08-556b3.png?1733065879 "\fbox{\color[RGB]{192,0,0}{\bm{I_2 = -0.294\ A}}}"){kind=small}
; ![\fbox{\color[RGB]{192,0,0}{\bm{I_3 = 1.75\ A}}}](local/cache-vignettes/L103xH24/213ba688f3e7182d8167f181f69d6521-b007d.png?1733065879 "\fbox{\color[RGB]{192,0,0}{\bm{I_3 = 1.75\ A}}}"){kind=small}
RESOLUCIÓN DEL PROBLEMA EN VÍDEO.
