Leyes de Kirchhoff: intensidades de corriente en las ramas de un circuito (7421)

, por F_y_Q

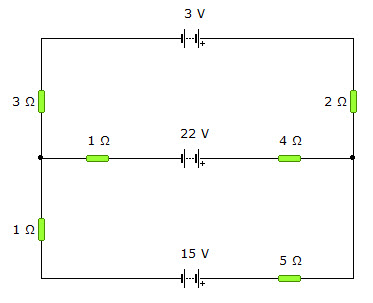

Determina las intensidades de corriente en cada rama en el circuito de la figura:


SOLUCIÓN:

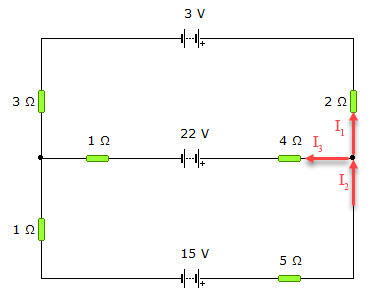

Si tomas las corrientes en los sentidos que aparecen en la siguiente figura:

Los valores que debes obtener son:

\fbox{\color[RGB]{192,0,0}{\bm{I_1 = - 2.04\ A}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_2 = -0.294\ A}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_3 = 1.75\ A}}}


RESOLUCIÓN DEL PROBLEMA EN VÍDEO.
