Vectores de posición y desplazamiento entre dos puntos en una trayectoria curvilínea (8324)
Lunes 7 de octubre de 2024, por

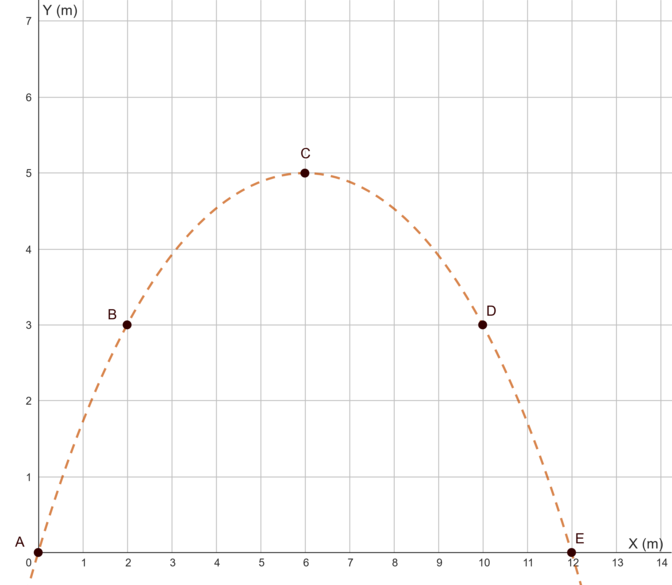

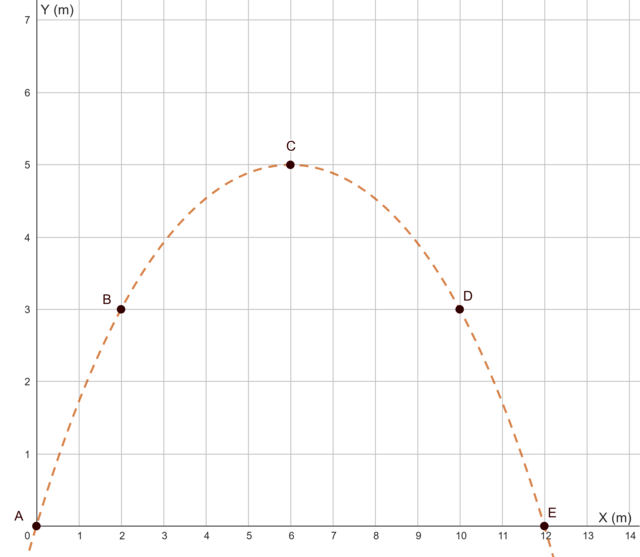

A partir del gráfico siguiente, dibuja los vectores de posición de cada uno de los puntos marcados y el desplazamiento entre los puntos B y D.

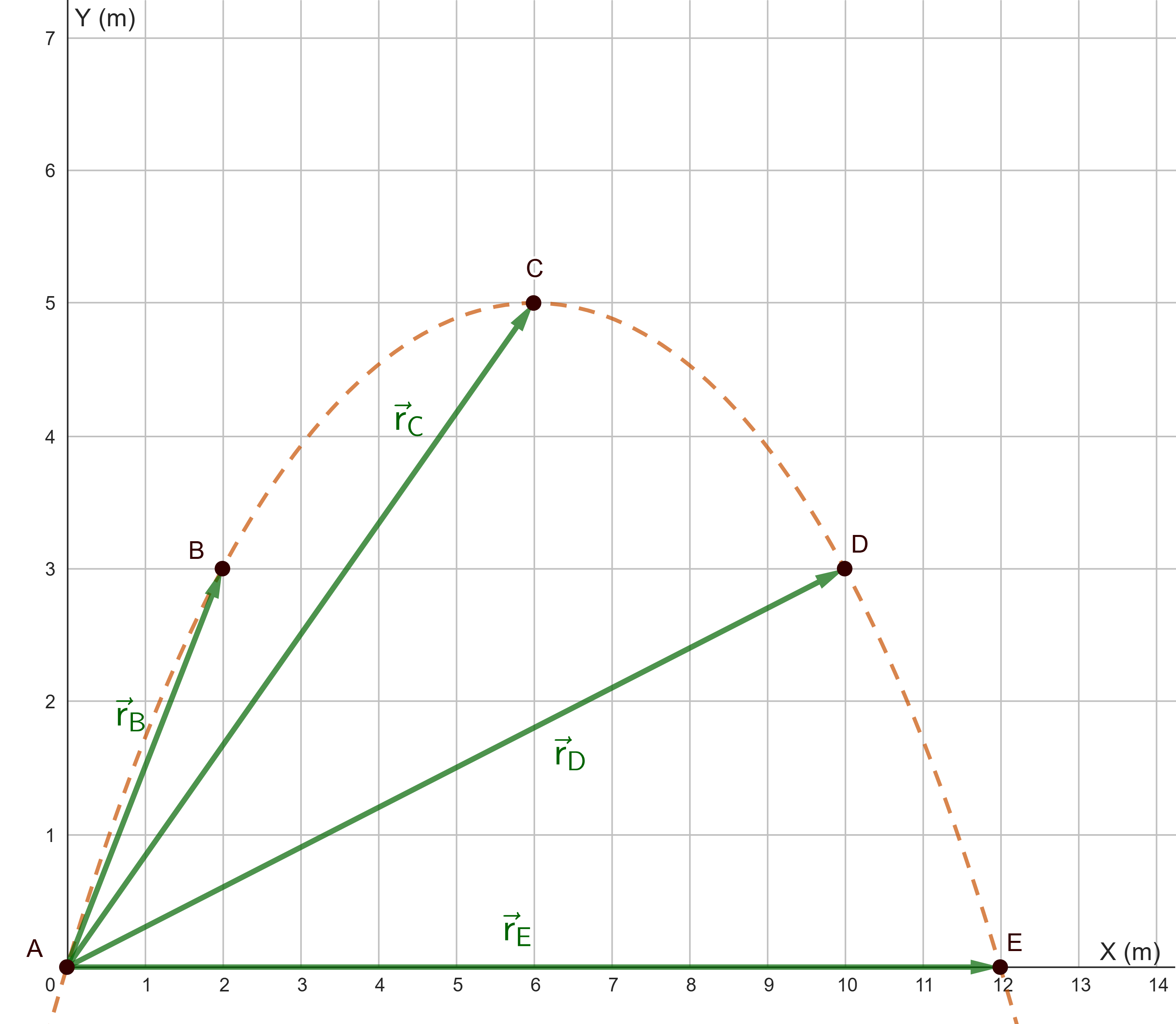

Los vectores de posición los puedes dibujar si unes el origen de coordenadas (A) con cada uno de los puntos marcados. El gráfico queda como:
El desplazamiento es el vector resultante de la diferencia entre la posición final y la posición inicial, es decir:
![\color[RGB]{2,112,20}{\bm{\Delta \vec{r}_{BD} = \vec{r}_D - \vec{r}_B}}](local/cache-vignettes/L171xH20/af6488ac2f95efe0a07d8a23c68812a0-26a0f.png?1733050032 "\color[RGB]{2,112,20}{\bm{\Delta \vec{r}_{BD} = \vec{r}_D - \vec{r}_B}}"){kind=small}

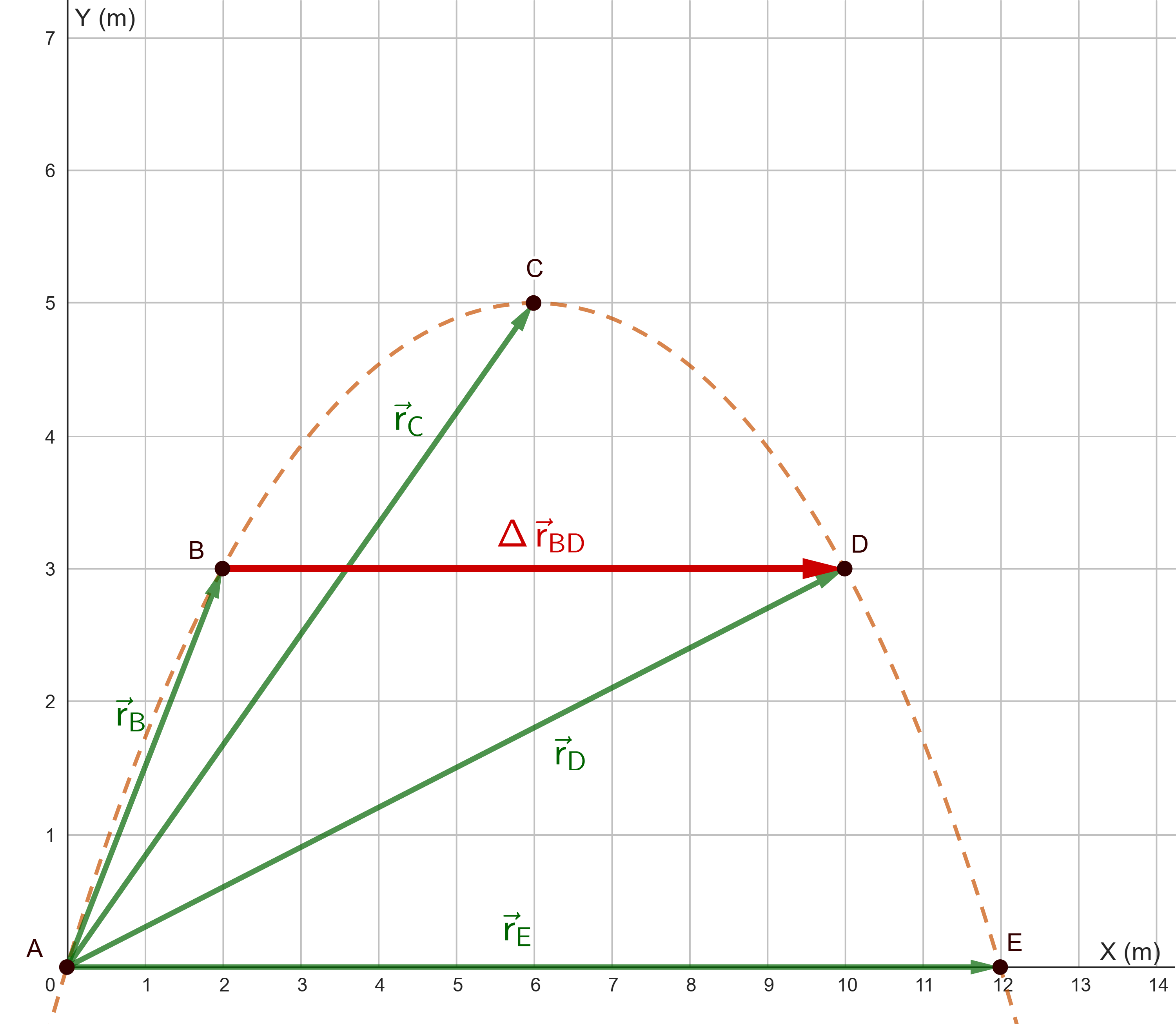

El gráfico final es:
