Análisis de un circuito mixto (7219)

, por F_y_Q

|

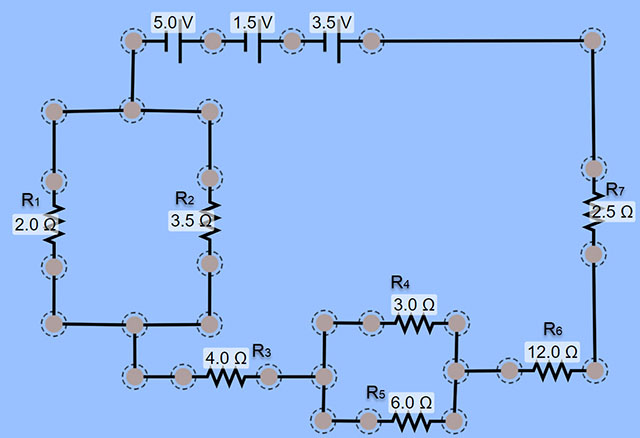

Vas a trabajar sobre el circuito que puedes ver en la imagen:

a) Calcula la resistencia equivalente y la intensidad total del circuito.

b) Calcula las intensidades \ce{I_1} , \ce{I_2} , \ce{I_4} e \ce{I_5}. Los números de las intensidades se refieren a las resistencias que atraviesan esas intensidades.

c) Calcula las energías \ce{E_1} , \ce{E_5} y \ce{E_6} , que son las que se degradan en las resistencias del mismo número, referidas a cada segundo de tiempo.

d) Calcula la potencia total del circuito.

e) ¿Cuál será el precio de energía que consume el circuito durante 5 minutos, si el precio de la energía eléctrica es 0.08 € por cada kW\cdot h?

P.-S.

a) \fbox{\color[RGB]{192,0,0}{\bm{R_{eq} = 21.7\ \Omega}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_T = 0.46\ A}}}

b) \fbox{\color[RGB]{192,0,0}{\bm{I_1 = 0.29\ A}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_2 = 0.17\ A}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_4 = 0.31\ A}}} ; \fbox{\color[RGB]{192,0,0}{\bm{I_5 = 0.15\ A}}}

c) \fbox{\color[RGB]{192,0,0}{\bm{E_1 = 0.17\ J}}} ; \fbox{\color[RGB]{192,0,0}{\bm{E_5 = 0.14\ J}}} ; \fbox{\color[RGB]{192,0,0}{\bm{E_6 = 2.54\ J}}}

d) \fbox{\color[RGB]{192,0,0}{\bm{P_T = 4.61\ W}}}

e) \fbox{\color[RGB]{192,0,0}{\bm{3.07\cdot 10^{-5}}\ \textbf{euros}}}

RESOLUCIÓN DEL PROBLEMA EN VÍDEO.
